В наличии
от
3 410 000 ₽
в том числе НДС 20%
Производительность:
до 10 м3/час
Время монтажа:
до 10 дней
Сезонность:
Лето
Зима
Гарантия два года
Доставка по России и СНГ
Продажа оборудования в лизинг
Справочный центр 24/7
Запросить коммерческое предложение
Ваша заявка отправлена!
Заявка принята
Спасибо!
Ваше сообщение отправлено!
Система АНТИВОР
Технолог не украдет! Вы можете в любой момент открыть журнал производства и сформировать отчет
Работа по ГОСТУ
Сертификат
Вся наша выпускаемая продукция имеет сертификат соответствия по ГОСТ
Проведение пусконаладочных работ
Проведем комплекс мер для запуска завода и обучения персонала
Базовая комплектация
Дополнительные опции
Описание работ
Схема и характеристики
Базовая комплектация
Одновальный бетоносмеситель БРОНЯ- 1В- 500С (скиповый)
Мощность привода смесителя, 11 кВт
Тип редуктора: червячный одноступенчатый

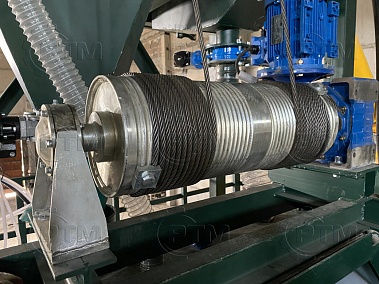

Мощность привода лебедки, 3 кВт
Объем скипового бака 0,8 м3
Перемешивающий вал- 2 единицы
Лопасти сменные- 6 шт. Материал: износостойкий сплав металла
Броня сменная лепестковаго типа. Толщина: броня корпуса - 8 мм, боковая - 8 мм
Количество сменной брони: корпуса - 66 шт., боковых - 8 шт.
Пневмозаслонка с двумя пневмоцилиндрами (Camozzi, Италия)
Кнопка аварийной остановки бетоносмесителя
Комплект для подключения бетоносмесителя (пневматика, электроразводка)
от
1 277 200 ₽
Эстакада РТМ- 10СЭ (высота выгрузки 2,8 м)
Рама с опорами из профильной трубы
Полы обслуживания эстакады
Ограждения по периметру площадки
Лестница с перилами
Выгрузная воронка с резиновым рукавом
Скиповые рельсовые пути
Крепление для ленточного наклонного конвейера
Метизы для сборки эстакады
Окраска: пескоструйка и окраска в покрасочной камере с сушкой
от
442 000 ₽
Блок дозаторов РТМ-15 Э (цемент 150 кг)
Рама для установки
Дозатор цемента на 200 кг.
Тензодатчики CAS BSA-250L - 3 шт
Дисковая пневмозаслонка цемента V1FA200 (200 мм)
Комплект рукавов подачи цемент
Комплект рукавов подачи воды
Метизная продукция для сборки
Пневматика для подключения дозатора
Электрика для подключения дозатора
от
486 000 ₽
Дозирующий комплекс СТЭ-8 (2 х 4)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 2 шт.
Вибратор MVE 300/3 - 2 шт.
Тензодатчик CAS SBA-1t - 4 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики
Привод: червячный- мотор редуктор 7,5 кВт
от
784 000 ₽
Полуавтоматический пульт управления с дозатором воды
Полуавтоматический режим работы
База хранения рецептов
Сенсорная панель управления. Диагональ 10,1 дюйма
Пульт управления в пылевлагозащищенном корпусе IP54
Напечатанная панель управления с пылевлагозащищенными кнопками
Комплект схем подключения
от
335 000 ₽
Комплект для сборки и подключения РБУ (15…40) ЭКОНОМ
Комплект подключения пневматики (пневмотрасса, пневмо переключатели, фитинга)
Комплект силовых проводов подключения завода
Комплект контролирующих датчиков (концевые выключатели, герконн на заслонку)
Метизы для сборки РБУ: (эстакада, блок дозаторов)
Метизы для сборки комплектующих
Комплект заслонок на воду и хим. добавки
Крепеж шнекового конвейера
от
287 000 ₽
Дополнительные опции
Силос цемента СЦР- 35 (35 тонн)
Обечайка силоса: (количество колец - 2 шт., секторов - 8 шт.)
Конус силоса: количество секторов- 6 шт.
Крышка силоса (4 секции) с защитными поручнями
Установочные фланцы (фильтра цемента, аэрации, аварийный клапана)
Труба закачки цемента диаметров 102 мм с замком
Стойки силоса с распорками из уголка 90х90х7 мм
Метизы для сборки силоса
Паспорт изделия
от
826 000 ₽
Силос цемента СЦР- 50 (50 тонн)
Обечайка силоса: (количество колец - 3 шт., секторов - 12 шт.)
Конус силоса: количество секторов- 6 шт.
Крышка силоса (4 секции) с защитными поручнями
Установочные фланцы (фильтра цемента, аэрации, аварийный клапана)
Труба закачки цемента диаметров 102 мм с замком
Стойки силоса с распорками из уголка 90х90х7 мм
Метизы для сборки силоса
Паспорт изделия
от
990 000 ₽
Растариватель БигБэгов
Рама расстаривателя БигБэгов
Опора для мешков
Ножи из инструментальной стали
Вибродвигатель OLI MVE300 (Италия)- 1 шт.
Патрубок для перекачки цемента
Комплект метизов для сборки
Паспорт изделия
от
135 000 ₽
Станция растаривания БигБэгов с эл. талью
Рама расстаривателя БигБэгов
Рама станции расстаривания (связи из 63 уголка)
Таль электрическая 2,0 тонны (тихоходная)
Опора для мешков
Ножи из инструментальной стали
Вибродвигатель OLI MVE300 (Италия)- 1 шт.
Патрубок для перекачки цемента
Комплект метизов для сборки
Паспорт изделия
от
775 000 ₽
Шнековый конвейер D- 168/9000
Шнековый конвейер D- 168/9000
Секций в конвейере- 5 шт.
Корпус верхнего и нижнего подшипникового узла
Промежуточный подшипниковый узел, 4 шт.
Привод, мотор- редуктор, 7,5 кВт
Смотровой люк для чистки на каждой секции
Паспорт изделия
от
324 000 ₽
Затвор дисковый VFA-300 с ручным приводом
Затвор дисковый VFA-300 с ручным приводом
Техническая документация
от
33 000 ₽
Фильтр цемента из нержавеющей стали CCS- 24
Фильтр цемента из нержавеющей стали CCS- 24
Вибро очистка картриджей
Установочное кольцо
Техническая документация
от
95 000 ₽
Аварийный клапан сброса давления VDS273
Аварийный клапан сброса давления VDS273
Установочное кольцо
Техническая документация
от
24 000 ₽
Система аэрации (серия СЦР- 3400)
Система аэрации (серия СЦР- 3400)
Жиклер аэрации (8 шт.)
Комплект для сборки (фитинги, тройники, трубка полиуретановая, уплотнитель, заглушка)
Комплект подключения пневмотрассы (фильтр- регулятор, кран шаровый, манометр осевой, соленоид, разъём соленоида)
от
45 300 ₽
Описание работ

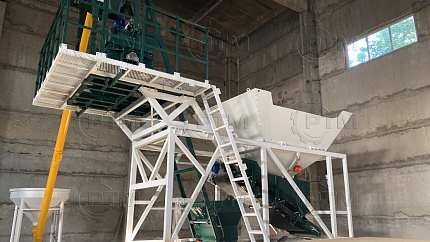

Скиповый бетонный завод с одновальным бетоносмесителем — это производственное оборудование, которое используется для смешивания и производства бетонной смеси с высокой производительностью и качеством, завод автоматический, принцип “одна кнопка” Он состоит из следующих основных компонентов:
1. Дозирующий комплекс СТЭ-8 (2 секции по 4 м3): состоит из двух до четырех бункеров для хранения инертных материалов (щебень, песок, отсев). На каждом бункере имеется два пневмо- затвора, необходимых для точной дозации материалов. При дозировании материалы попадают на весовой ленточный конвейер, весовые датчики фирмы CAS Ю.Корея, при наборе нужного количества материалов, заслонки закрываются, подача прекращается. Объем каждого бункера от 2,5 м3 до 20 м3, в зависимости от комплектации завода. Каждый бункер оснащен вибродвигателем MVE 300/3.
2. После набора нужного количества материалов инертные попадают в скиповый бак, далее скиповый бак поднимается и высыпает материалы в бетоносмеситель.
3. Одновальный бетоносмеситель БРОНЯ- 1В- 500С: Сырье перемещается в скиповом баке в одновальный бетоносмеситель, где происходит его интенсивное смешивание. Бетоносмеситель оборудован горизонтальным валом с лопастями, которые смешивают сырье внутри смесительной камеры. Этот процесс обеспечивает высокое качество и однородность бетонной смеси.
4. Блок дозаторов РТМ-15 (цемента- 150 кг). Тут происходит дозирование цемента, воды и различных добавок. Во время смешивания в бетоносмесителе также можно добавлять различные добавки, такие как пластификаторы, красители или вяжущие вещества. Они дозируются и подаются в бетоносмеситель, чтобы обеспечить требуемые свойства бетонной смеси. Каждый дозатор расположен на трех весовых датчиках, фирмы CAS Ю.Корея. Это обеспечивает высокий уровень дозации материалов.
5. Склад цемента и подача в блок дозаторов. При необходимости завод комплектуется складом цемента (силосом или растаривателем биг бэгов). Силос или растариватель биг бэгов (опция) необходим для хранения цемента и различных сухих смесей. Транспортировка из силоса происходит с помощью шнекового конвейера. Силос необходимо подбирать из расчета трехдневного запаса цемента.
6. Выгрузка смеси: После завершения смешивания бетонная смесь выгружается из бетоносмесителя, лопатки расположены таким образом, чтобы при вращении они выгружали бетонную смесь из бетоносмесителя. Далее смесь поступает в миксер или на технологическую линию изготовления бетонных изделий.
Скиповый бетонный завод с одновальным бетоносмесителем является эффективным и надежным решением для производства бетонной смеси большой пропускной способностью и высоким качеством. Он обеспечивает равномерное смешивание сырья и позволяет добавлять различные добавки для получения требуемых характеристик бетона. Это оборудование широко используется в строительной промышленности для производства бетонных изделий различных размеров и форм.
Данный завод производительность от 6 до 10 м3/час товарного бетона марки м200 или раствора. Объём загрузки бетоносмесителя 500 литров, объем выгрузки готового бетона 300 литров. Один цикл не более 55 секунд. Время работы цикла регулируется оператором бетонного завода.
1. Дозирующий комплекс СТЭ-8 (2 секции по 4 м3): состоит из двух до четырех бункеров для хранения инертных материалов (щебень, песок, отсев). На каждом бункере имеется два пневмо- затвора, необходимых для точной дозации материалов. При дозировании материалы попадают на весовой ленточный конвейер, весовые датчики фирмы CAS Ю.Корея, при наборе нужного количества материалов, заслонки закрываются, подача прекращается. Объем каждого бункера от 2,5 м3 до 20 м3, в зависимости от комплектации завода. Каждый бункер оснащен вибродвигателем MVE 300/3.
2. После набора нужного количества материалов инертные попадают в скиповый бак, далее скиповый бак поднимается и высыпает материалы в бетоносмеситель.
3. Одновальный бетоносмеситель БРОНЯ- 1В- 500С: Сырье перемещается в скиповом баке в одновальный бетоносмеситель, где происходит его интенсивное смешивание. Бетоносмеситель оборудован горизонтальным валом с лопастями, которые смешивают сырье внутри смесительной камеры. Этот процесс обеспечивает высокое качество и однородность бетонной смеси.
4. Блок дозаторов РТМ-15 (цемента- 150 кг). Тут происходит дозирование цемента, воды и различных добавок. Во время смешивания в бетоносмесителе также можно добавлять различные добавки, такие как пластификаторы, красители или вяжущие вещества. Они дозируются и подаются в бетоносмеситель, чтобы обеспечить требуемые свойства бетонной смеси. Каждый дозатор расположен на трех весовых датчиках, фирмы CAS Ю.Корея. Это обеспечивает высокий уровень дозации материалов.
5. Склад цемента и подача в блок дозаторов. При необходимости завод комплектуется складом цемента (силосом или растаривателем биг бэгов). Силос или растариватель биг бэгов (опция) необходим для хранения цемента и различных сухих смесей. Транспортировка из силоса происходит с помощью шнекового конвейера. Силос необходимо подбирать из расчета трехдневного запаса цемента.
6. Выгрузка смеси: После завершения смешивания бетонная смесь выгружается из бетоносмесителя, лопатки расположены таким образом, чтобы при вращении они выгружали бетонную смесь из бетоносмесителя. Далее смесь поступает в миксер или на технологическую линию изготовления бетонных изделий.
Скиповый бетонный завод с одновальным бетоносмесителем является эффективным и надежным решением для производства бетонной смеси большой пропускной способностью и высоким качеством. Он обеспечивает равномерное смешивание сырья и позволяет добавлять различные добавки для получения требуемых характеристик бетона. Это оборудование широко используется в строительной промышленности для производства бетонных изделий различных размеров и форм.
Данный завод производительность от 6 до 10 м3/час товарного бетона марки м200 или раствора. Объём загрузки бетоносмесителя 500 литров, объем выгрузки готового бетона 300 литров. Один цикл не более 55 секунд. Время работы цикла регулируется оператором бетонного завода.
Схема и характеристики
Характеристики установки
Производительность, куб. метров за час
до 10 м3/час
Высота выгрузки, мм
2800
Бункеры (кол-во х объем м3)
2 х 4= 8
Бетоносмеситель (одновальный)
1В- 500С
Режим работы
Полуавто/ автоматический
Мощность, кВт
22
Объем силоса цемента, тонн (опция)
от 35 до 100
Масса не более, кг
5000
